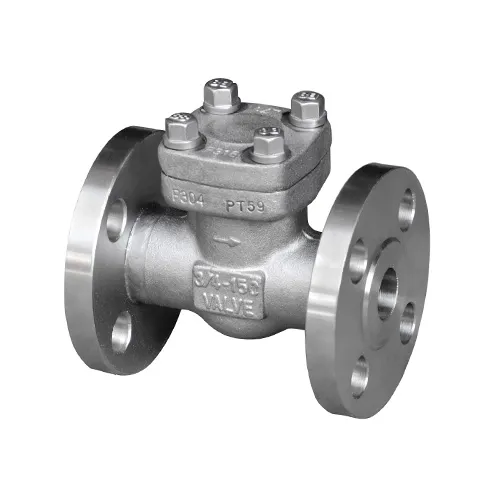

Pistion vàlvules
Mida range(s)
NPS 1/2 - 4 (DN 15-100)
Índex de pressió
ASME Classes 1690-4500
Característiques i beneficis
●
● Mida range(s)
● NPS 1/2 - 4 (DN 15-100)
L'índex ● pressió
● ASME Classes 1690-4500
Connexions estàndard ●
● soldadura roscades, soldadura sòcol, bóta
Característiques i beneficis
● Sòlid CoCr aliatge disc, totalment guiada per ràpid i ple d'estar, fins i tot sense la primavera.
● Alta Cv.
● Auto-drenant vies fluvials.
Amb brides finalització de vàlvula 150 lliures ~ 600 lliuresEspecificacions Material estàndards
NÚM. | Nom de la part | CS a ASTM | COM a norma ASTM | SS a ASTM | |
Tipus A105 | Tipus F22 | Tipus F304(L) | Tipus F316(L) | ||
1 | Cos | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | Placa d'identificació | SS | |||
3 | Disc de pistó | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
4 | Bonnet | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
5 | Junta | Corrugat SS + grafit | SS + PTFE | ||
6 | Forrellat | A193 B7 | A193 B16 | A193 B8 | A193 B8(M) |
Mitjà adequat | W.O.G. etc. | W.O.G. etc. | HNO3, CH3OOH etc. | ||
Temperatura idònia | -29 425 | -29 550 | -29 180 | ||
Nota:Altres materials estan disponibles a petició.
Dimensions (mm) i pes (Kg)
NPS | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | ||
L(RF)L1(BW) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
300 | 152 | 178 | 203 | 216 | 229 | 267 | ||
600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
H | 150,300 | 61 | 61 | 79 | 95 | 103 | 118 | |
600 | 61 | 79 | 95 | 103 | 118 | 135 | ||
Pesos | 150 | RF | 2.56 | 3,37 | 4.37 | 8,17 | 8.94 | 12.64 |
BW | 1.70 | 1.90 | 2.10 | 5.12 | 5.50 | 7.89 | ||
300 | RF | 2,73 | 3,65 | 4.74 | 8.77 | 9.60 | 13.70 | |
BW | 1.90 | 2.10 | 3.00 | 5.12 | 6.60 | 7.85 | ||
600 | RF | 3.00 | 4.00 | : 5,83 | 9.47 | 10.10 | 15.6 | |
BW | 2,00 | 3.12 | 4,25 | 7.25 | 8.56 | 13.60 | ||
